Podobnie jak w przypadku fizycznych maszyn Hyper-V również musi mieć możliwość tworzenia sieci między wirtualnymi maszynami. Hyper-V posiada możliwość utworzenia 4 rodzajów sieci wirtualnych, 3 podstawowych oraz 1 dodatkowy tworzony przy pomocy WMI.

3 podstawowe rodzaje sieci wirtualnych:

1) Zewnętrzna sieć wirtualna – tworzone jest połączenie poprzez fizyczną kartę sieciową z maszyną na której uruchomiony jest Hyper-V oraz ze wszystkimi maszynami wirtualnymi, które podpięte są do tego typu sieci wirtualnej. Tego typu sieci wirtualnych należy użyć jeżeli potrzebujemy, np. w środowisku produkcyjnym połączyć wszystkie maszyny w jedną sieć, oraz dać im dostęp do zewnętrznego serwera z którego będziemy na te maszyny wysyłać pliki produkcyjne.

2) Wewnętrzna sieć wirtualna – tworzona jest sieć, która łączy jedynie serwer-host’a oraz wszystkie maszyny wirtualne, które wpięte są w tę sieć. Nie możliwe jest odwołanie się do fizycznej karty sieciowe.
Takie rozwiązanie sprawdzi się w przypadku sieci testowych, gdzie chcemy przetestować ustawienia zanim wprowadzimy je w środowisku produkcyjnym.

3) Prywatna sieć wirtualna – tworzona sieć łączy się jedynie z maszynami wirtualnymi, nie łączy się natomiast poprzez kartę fizyczną oraz z serwerem-host’a.

4) WMI – tworzy sieć z pominięciem partycji nadrzędnej, tworzony jest przełącznik wirtualny, który przejmuje łączność pomiędzy maszyną wirtualną a światem zewnętrznym.

Dobrze gdy serwer na którym uruchamiamy maszyny wirtualne posiada min. 2 karty sieciowe, ponieważ jedna z nich w chwili instalacji Hyper-V tworzy wirtualny przełącznik, aby możliwa była komunikacja poprzez utworzenie jednej z w/w rodzajów sieci.

Skonfigurujmy teraz wirtualną sieć dla naszych maszyn ServerFull01 oraz ServerCore01.

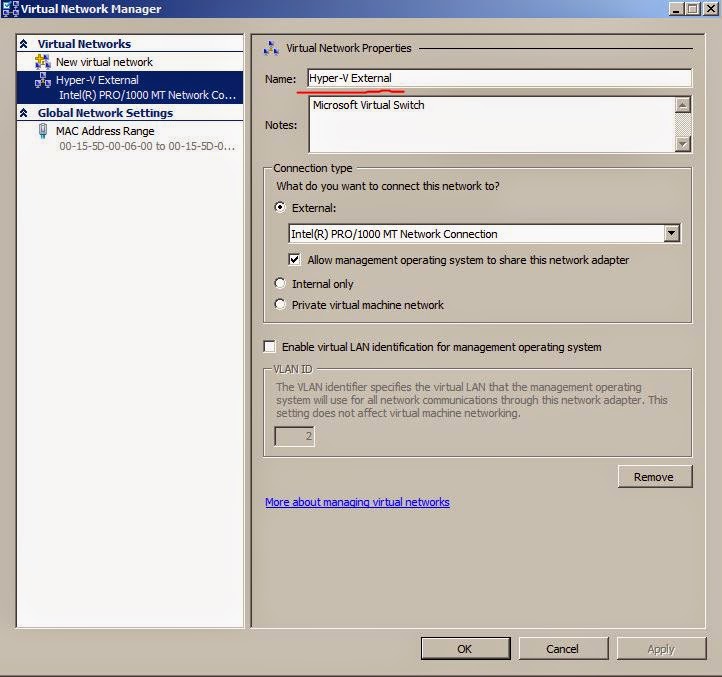

1 – Konfiguracja ServerFull01…

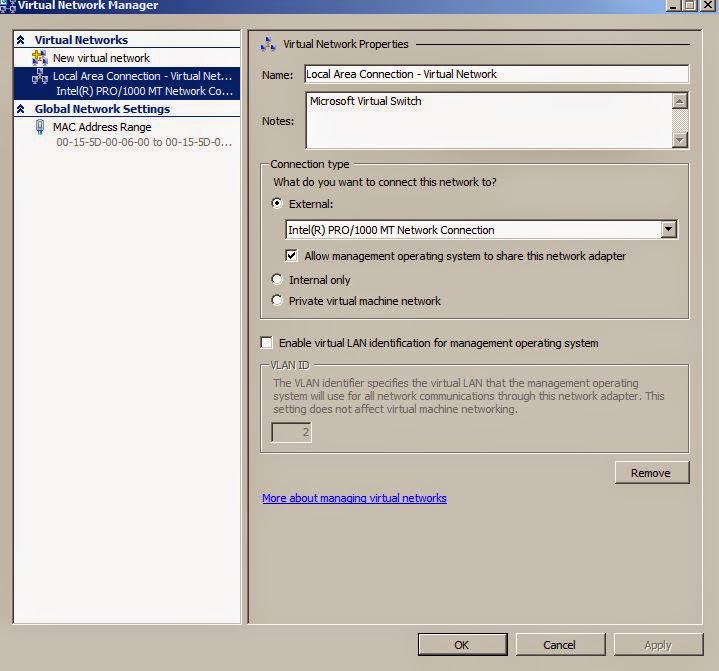

Widoczna poniżej sieć to ta, która została utworzona podczas instalacji Hyper-V.

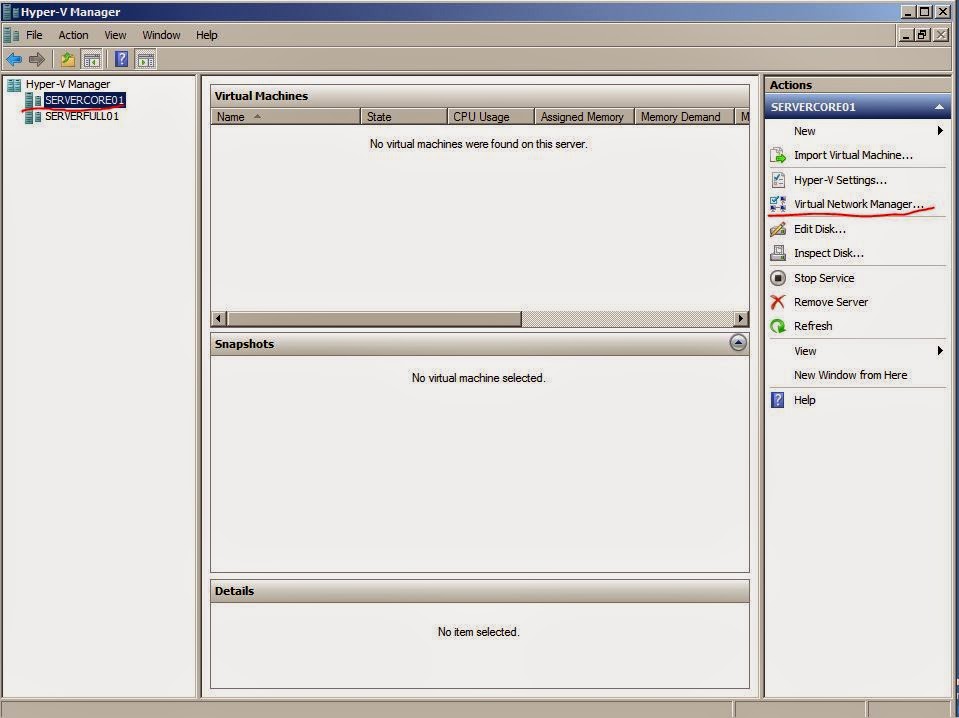

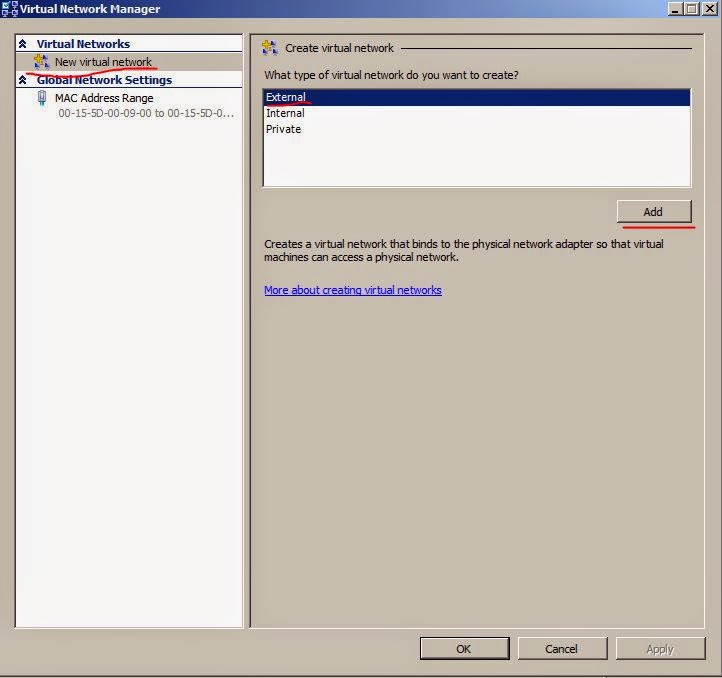

2 – Konfiguracja ServerCore01…

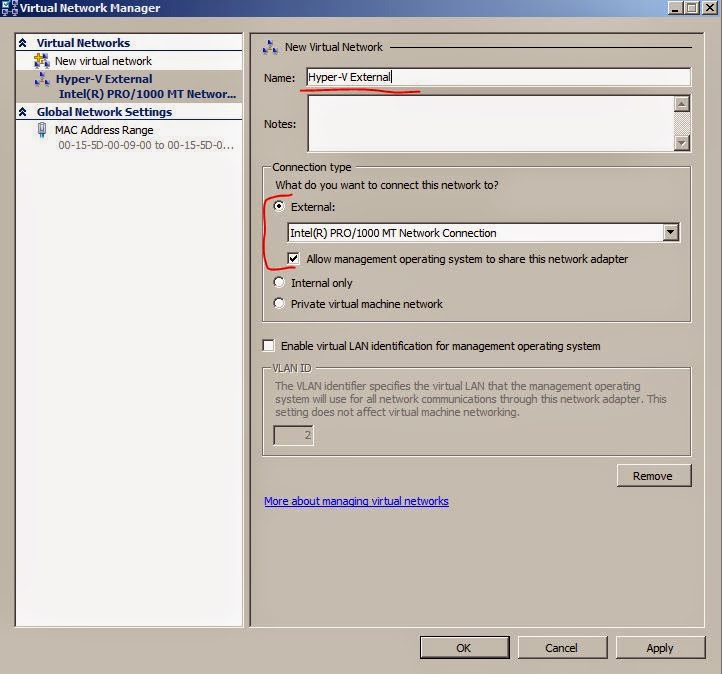

Pojawi się okno po wciśnięciu Apply z ostrzeżeniem że możliwe jest odcięcie dostępu do ServerCore01 w przypadku wyboru błędnej karty sieciowej, jeżeli karta jest wybrana poprawnie należy kliknąć Yes, lub No jeżeli chcemy zmienić kartę.

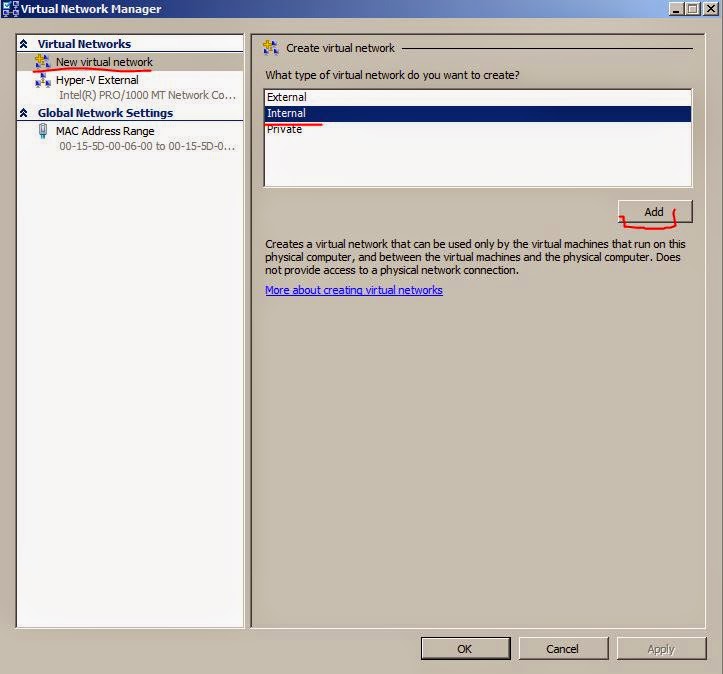

Utworzyć należy jeszcze 2 sieci wirtualne wybierając Internal oraz Private, w dokładnie taki sam sposób jak powyżej.Poniżej efekt końcowy tej operacji.
