Mając zainstalowany Hyper-V zapoznamy się nieco dokładniej z wyglądem oraz funkcjonalnością tego narzędzia.

1 – Wygląd głównego okna Hyper-V…

Lewy panel – lista serwerów z uruchomioną usługa Hyper-V,
Środkowy panel – lista maszyn wirtualnych,
Prawy panel – lista opcji, dzięki którym zarządzamy ustawieniami serwera oraz maszyn wirtualnych

2 – Ustawienia serwera Hyper-V…

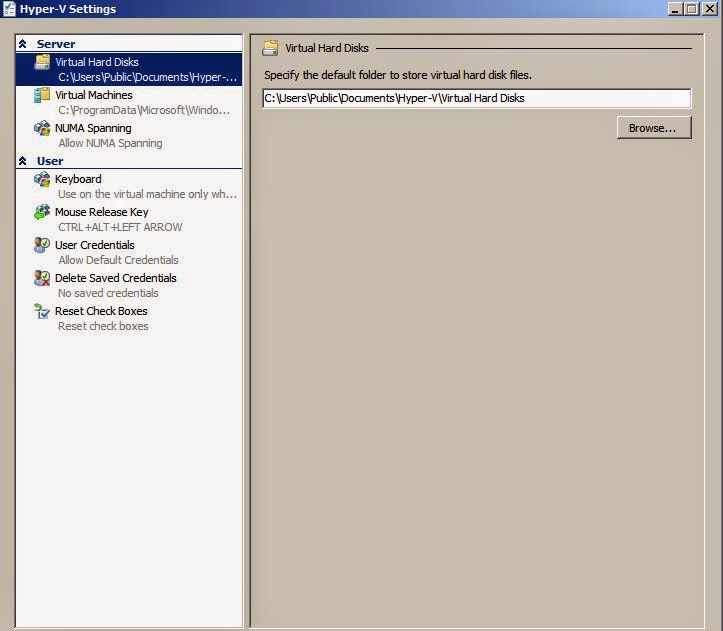

2.1 – Virtual HD – miejsce składowania dysków twardych maszyn wirtualnych

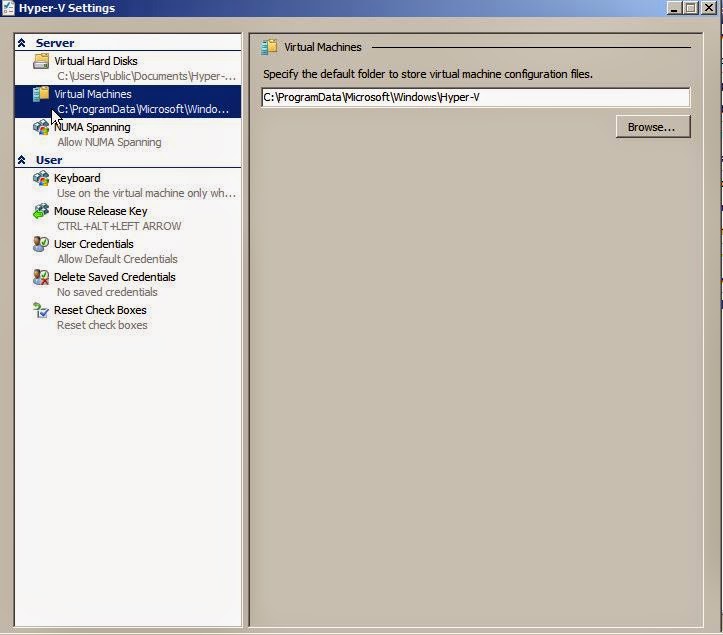

2.2 – Virtual Machines – miejsce składowania plików składowania plików konfiguracyjnych maszyn wirtualnych

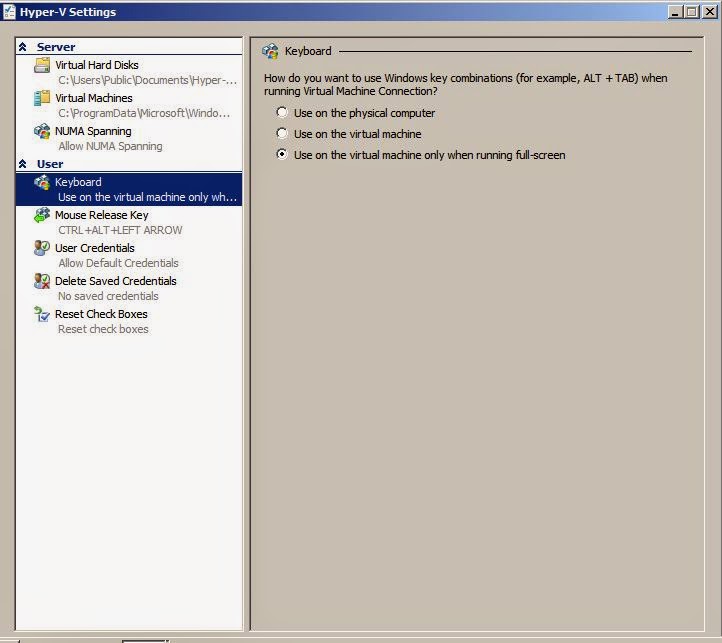

2.3 – Keyboard – pozwala ustawić w jaki sposób reagować kombinacja, np. Ctrl+ALT+DEL

2.3.1 – Use on the physical computer – użyj na komputerze fizycznym,
2.3.2 – Use ont he virtual machine – użyj na komputerze wirtualnym
2.3.3 – Use on the virtual machine only when running full-screen – użyj na komputerze w trybie pełnoekranowym – opcja domyślna

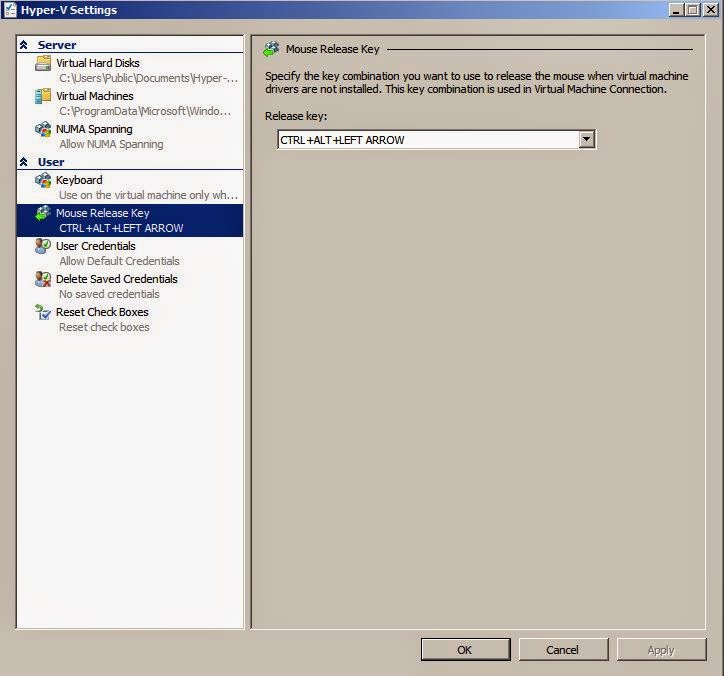

2.4 – Mouse release key – kombinacja klawiszy pozwalająca na wyjście z maszyny wirtualnej do komputera fizycznego.

2.4.1 – CTRL+ALT+LEFT ARROW – opcja domyślna

2.4.2 – CTRL+ALT+RIGHT ARROW

2.4.3 – CTRL+ALT+SPACE

2.4.4 – CTRL+ALT+SHIFT

2.5 – User credentials – sprawdzane są poświadczenia przy podłączeniu się do maszyny wirtualnej.

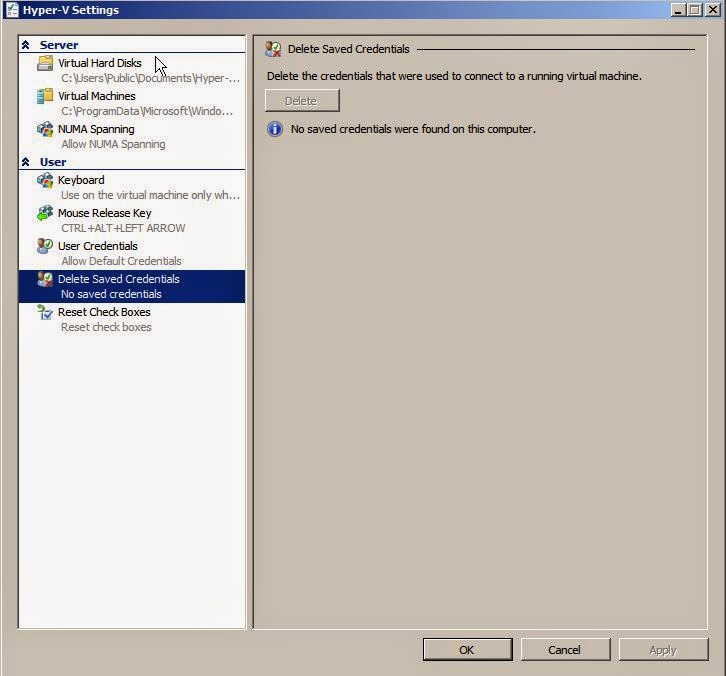

2.6 – Delete Saved Credentials – usuwa poświadczenia wykorzystywane do podłączenia się z maszyną wirtualną.

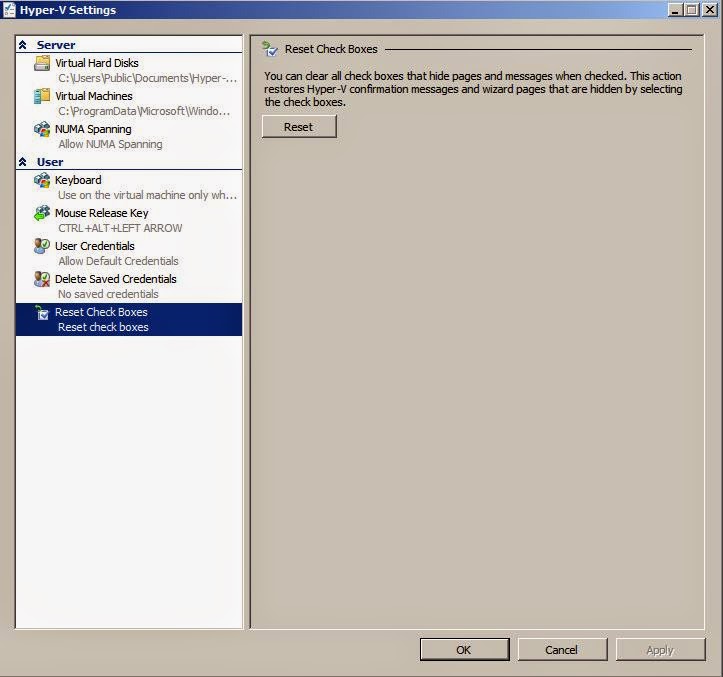

2.7 – Reset check boxes – usuwa check box, których zaznaczenie w Hyper-V powoduje ukrycie wszystkich okienek z komunikatami.

3 – Konfiguracja serwera Hyper-V, uruchomienie pierwszej maszyny wirtualnej.

Na początek musimy na serwerze opisanym jako ServerFull01 oraz ServerCore01 dodamy po 1-dnym dysku wirtualny o rozmiarze 100GB .

Musimy dysk podpiąć oraz sformatować, w tym celu na ServerFull01 przechodzimy kolejno:Start->Administrative Tools->Computer Managment

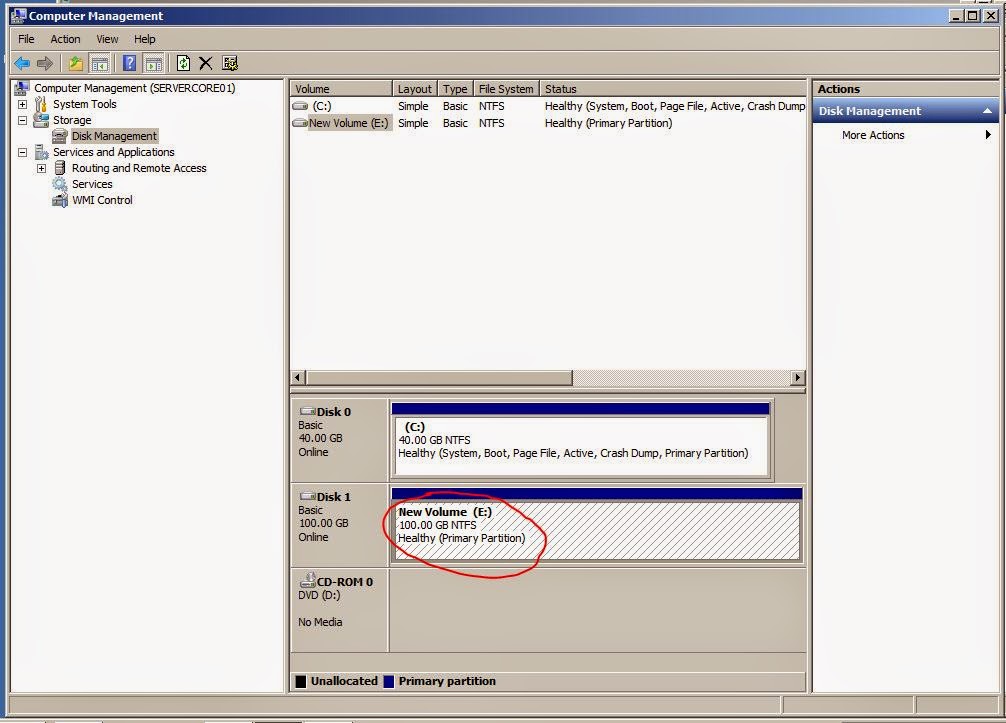

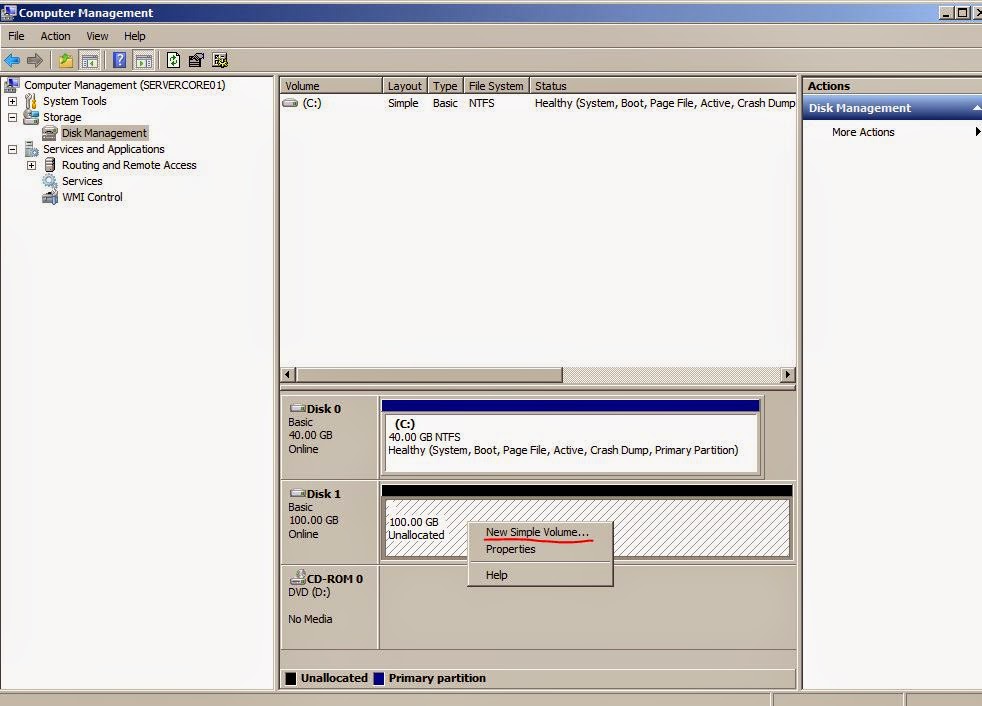

Podobnie robimy na ServerCore01, z tym że musimy się do niego podpiąć(tak jak jest to opisane powyżej, z tym że klikamy prawym na Computer Managment i wybieramy podłączenie się do ServerCore01). Może pojawić się problem, ponieważ firewall może blokować zdalny dostęp do wersji Core, w tym celu należy postępować zgodnie z tym tutorialem. Jeżeli wszystko zostanie skonfigurowane, musimy na ServerFull01 / ServerCore01 widoczny dysk 100GB przestawić w tryb Online oraz sformatować go:

Na koniec klikamy ciągle Next, partycję ustawiamy na całym dysku oraz przypisujemy do niego literę E:

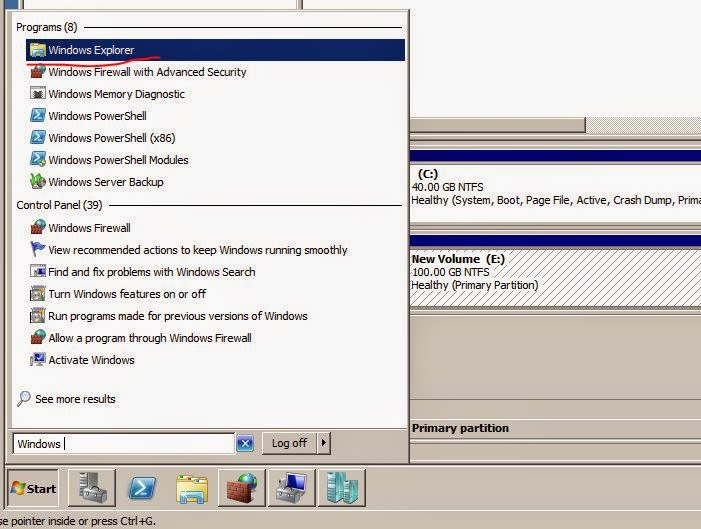

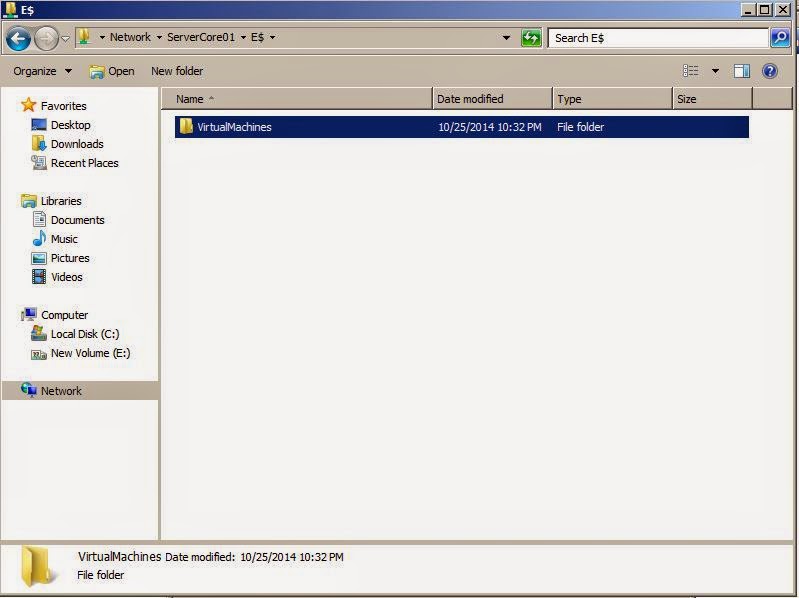

Na ServerFull01 uruchamiamy Start->Search program and Files-> wpisujemy Windows Explorer, na pasku adresy wpisujemy \ServerCore01E$ w ten sposób dostaniemy się na dodany przed chwilą dysk na ServerCore01 i utworzymy tam katalog VirtualMachines, taki sam katalog tworzymy na ServerFull01, przechodząc na partycję E: .

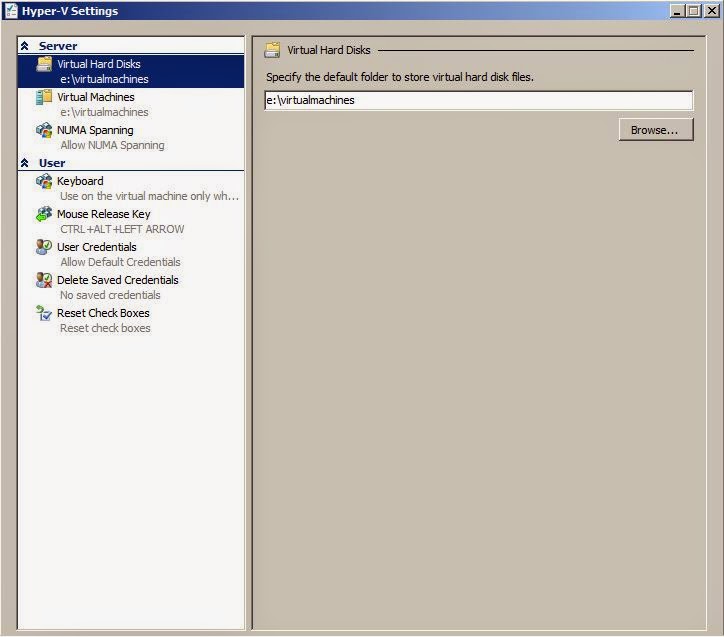

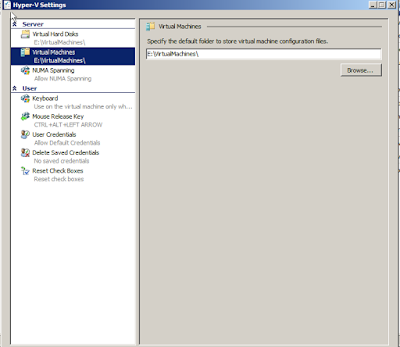

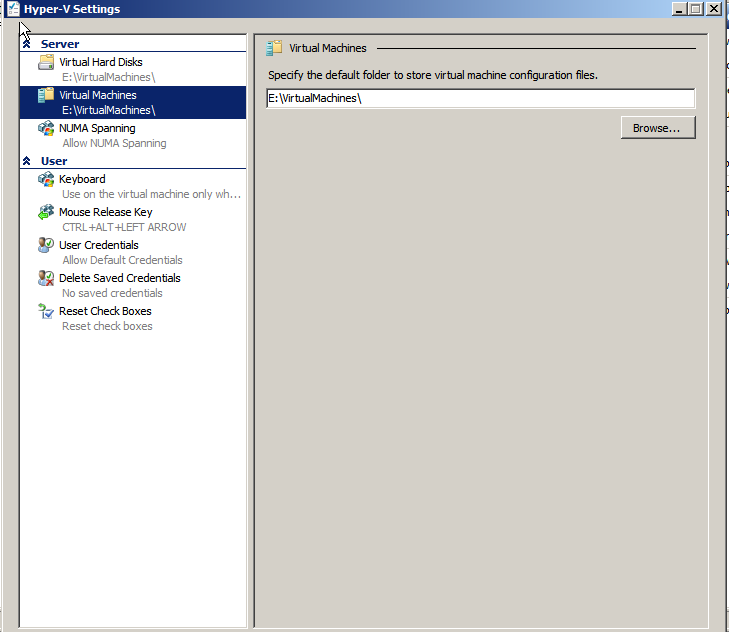

Utworzone katalogi musimy podpiąć do naszych Hyper-V, które działają na ServerFull01 oraz na ServerCore01. Ścieżkę do VirtualMachines ustawiamy zarówno w sekcji „Virtual Hard Disk” jak i „Virtual Machines” dla obydwu serwerów.

Te same kroki wykonujemy dla ServerFull01. W ten sposób mamy już miejsce gdzie będę zapisywane dyski naszych maszyn oraz pliki konfiguracyjne przypisane do nich.

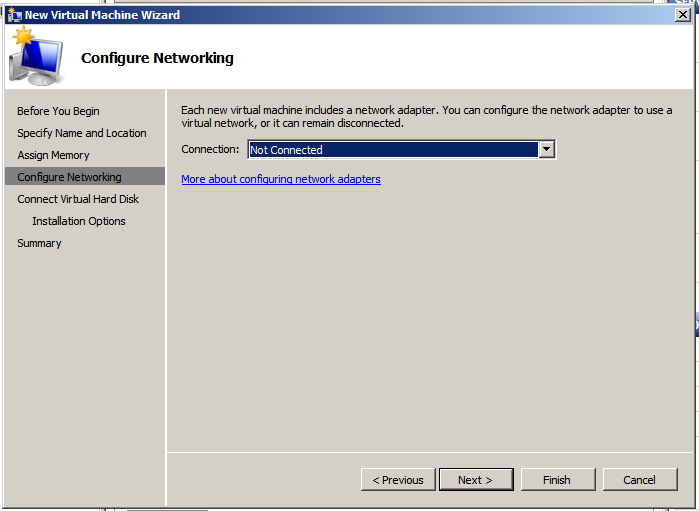

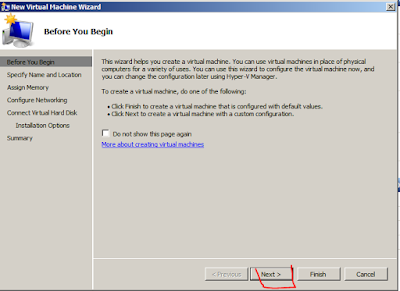

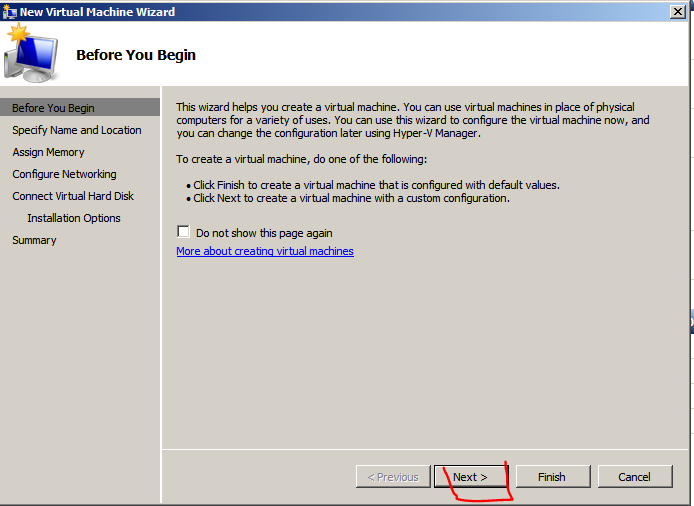

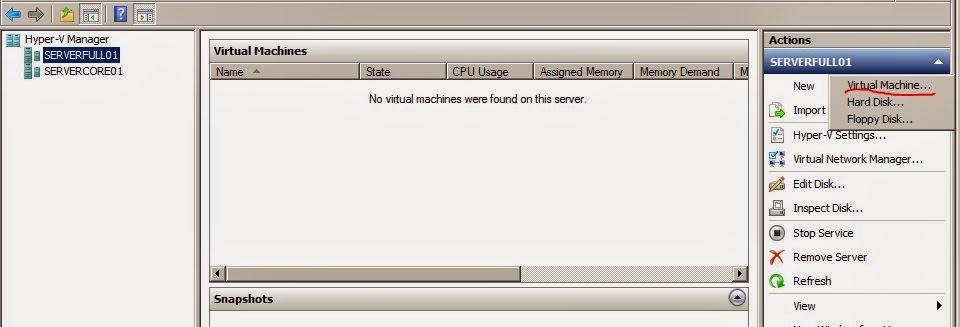

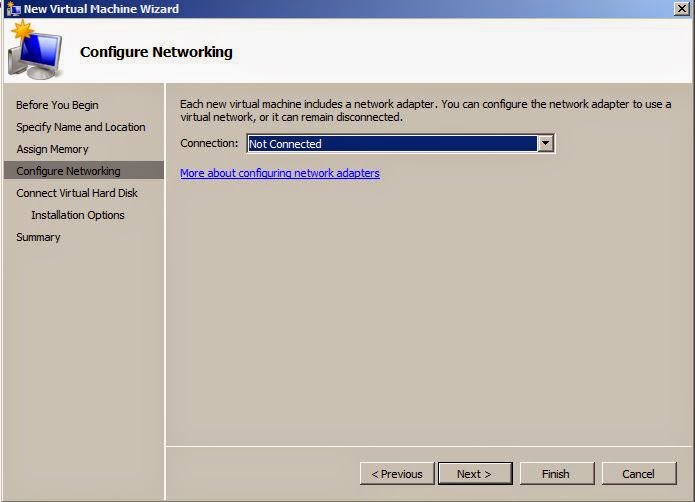

4 – Utworzenie pierwszej nowej maszyny Hyper-V

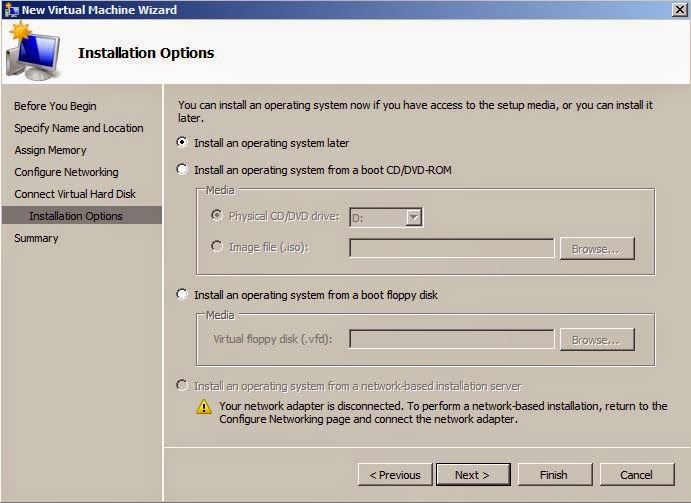

Mamy 3 opcje instalacyjne, możemy instalację zrobić później, rozpocząć po stworzeniu maszyny z płyty, lub też bootować system z obrazu dyskietki:)

W konsoli Hyper-V na ServerFull01 widzimy utworzoną pierwszą maszynę wirtualną jeszcze bez zainstalowanego systemu operacyjnego.

5 – Import maszyny do Hyper-V

Stworzymy maszynę wirtualną importując ją z utworzonego dysku .vhd.
Na początek pobierzemy przykładowe pliki .vhd ze strony https://www.microsoft.com/en-us/download/details.aspx?id=16572.
Z listy po kliknięciu na Download pobieramy pierwszą oraz ostatnią pozycję – czyli wersję 2008 Enterprise R2 Full oraz 2008 Enterprise R2 Core.

Wyodrębniamy pobrane archiwa, następnie kopiujemy wersję Full na ServerFull01 do E:VirtualMachinesWS2008_Full, natomiast wersję Core na ServerCore01 do E:VirtualMachinesWS2008_Core.

Import maszyn wirtualnych.

Logujemy się na ServerFull01.

Otwieramy Hyper-V.

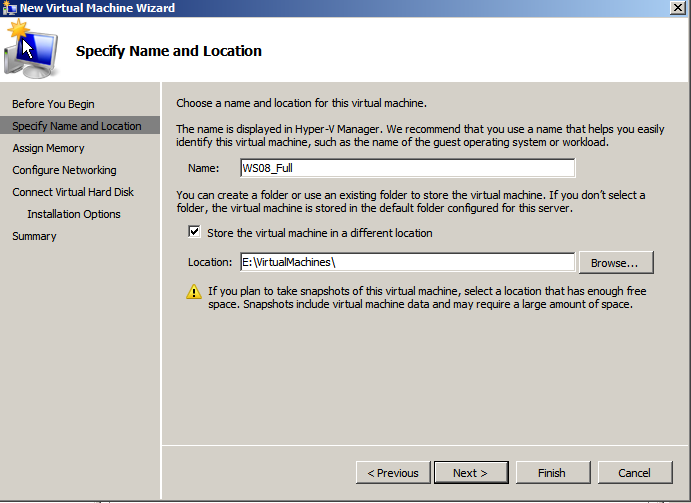

Nazwa importowanej maszyny, musi być identyczna z nazwą katalogu, w któym znajduje się plik .vhd

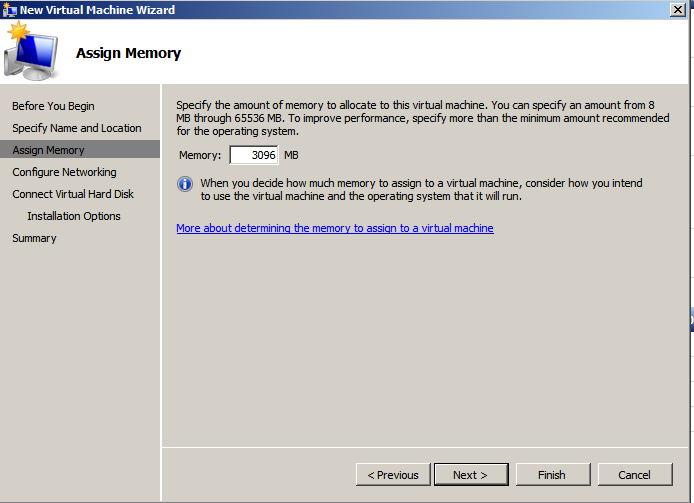

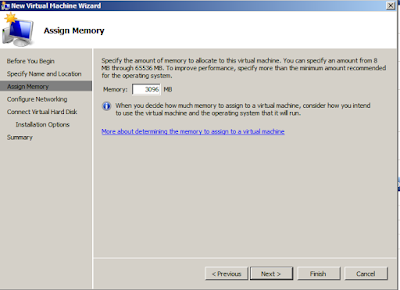

Ustawiamy 3GB ramu, tak aby móc uruchomić maszynę.

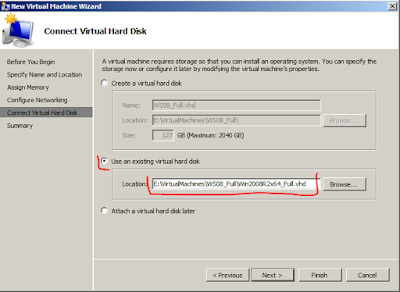

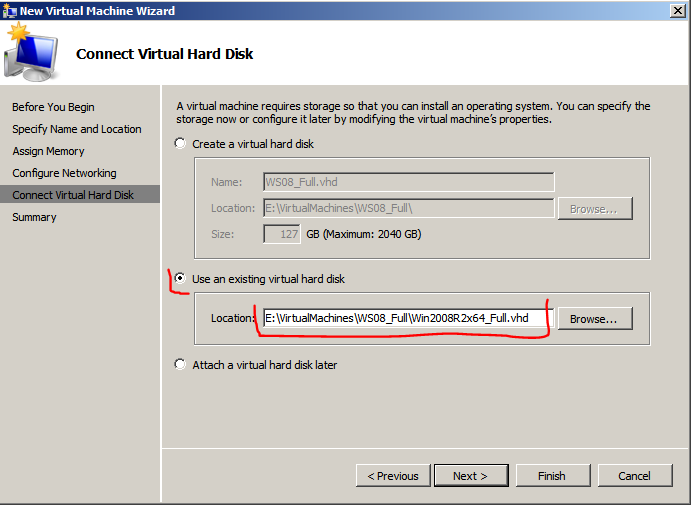

Wskazujemy ścieżkę do skopiowanego wcześniej pliku dysku .vhd

Po chwili pojawia się nowa maszyna wirtualna.

Powyższe kroki powtarzamy przechodząc w Hyper-V na ServerCore01.

6 – XML – plik konfiguracyjny

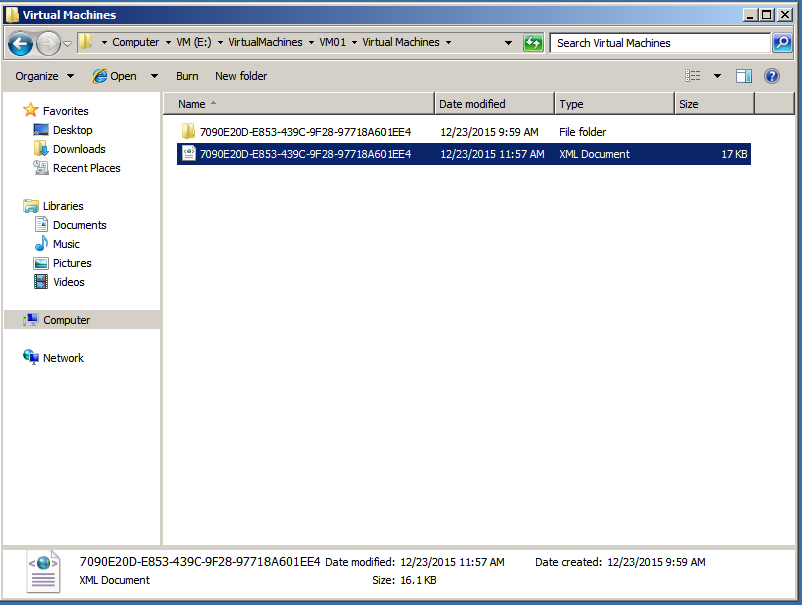

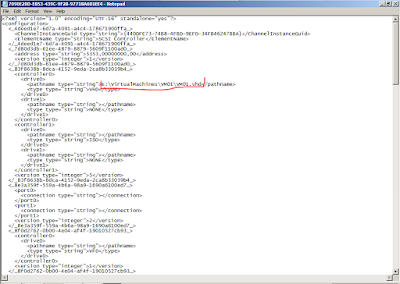

Każda maszyna wirtualna działająca na Hyper-V posiada plik .xml, który zawiera pełną specyfikację maszyny, poniżej widzimy że zapisana jest tam ścieżka do dysku .vhd.
